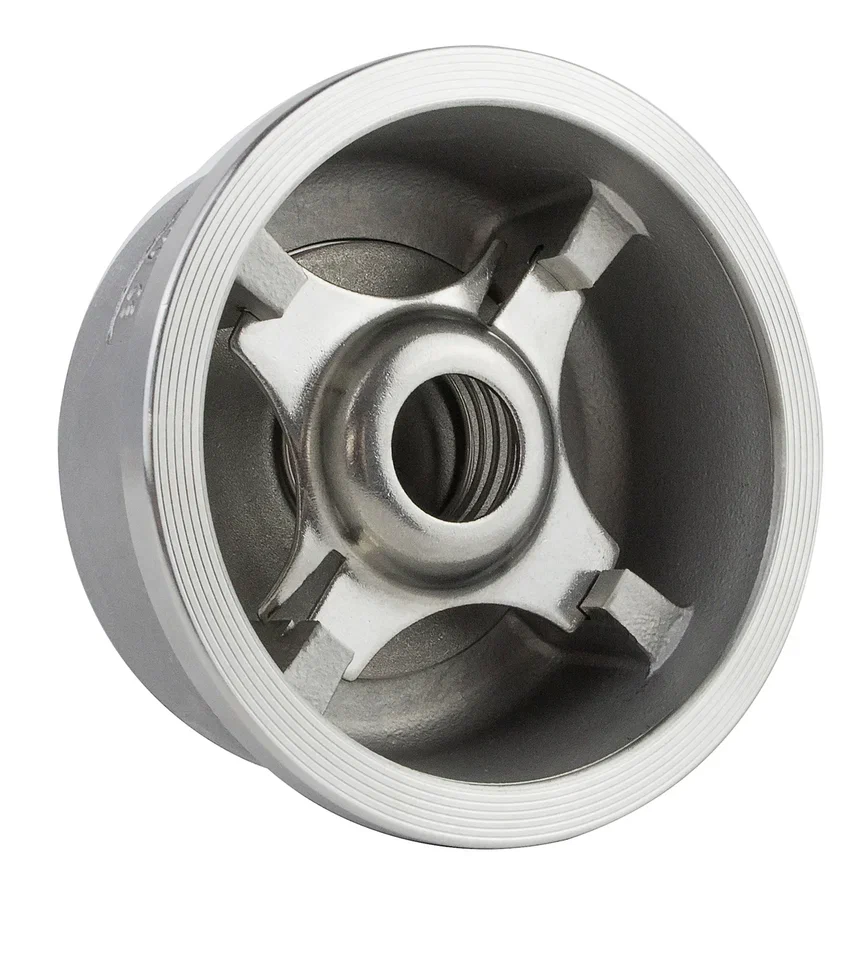

Обратный клапан тарельчатый REON тип RSV31 DN50 PN40 в г. Ижевск

Характеристики

Бренд REON

Материал корпуса: Нержавеющая сталь AISI 316 (CF8M)

Номинальный диаметр (DN): 50

Максимальное давление: 40

Все характеристики

Характеристики
Описание
Оплата и доставка
Отзывы

Материал корпуса: Нержавеющая сталь AISI 316 (CF8M)

Номинальный диаметр (DN): 50

Максимальное давление: 40

Рабочая температура: от -20°С до +240°С

Тип: RSV31

Максимальная температура: +300°С (кратковременно)

Присоединение: межфланцевое

Класс герметичности: D по ГОСТ 9544-2015

Описание

Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды. Отличительные характеристики обратного клапана: надежность, бесшумная работа, низкое гидравлическое сопротивление.

Область применения

Обратный клапан применяется в системах отопления, холодного и горячего водоснабжения, пар, воздух, пищевые среды, агрессивные среды. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – D по ГОСТ 9544-2015.

Технические характеристики

1	Номинальный диаметр, DN	15-200 мм
2	Максимальное давление, PN	40 бар
3	Диапазон допустимых температур	От -40˚С до +300˚С
4	Рабочая температура, Траб	От -20°С до +240°С
5	Максимальная температура, Тмах	+300°С (кратковременно)
6	Присоединение	Межфланцевое
7	Класс герметичности	D (по ГОСТ 9544-2015)

Габаритные и присоединительные размеры

Артикул	Размеры, мм							Масса, кг
Артикул	DN	Ød	ØD	ØD1	ØD2	H	L	Масса, кг
015RSV31	15	15	39	28,5	32	3	16	0,08
020RSV31	20	20	46	36,2	40	3	19	0,11
025RSV31	25	25	54	43,3	46	3	21	0,15
032RSV31	32	32	70	56	60	3,5	27	0,3
040RSV31	40	40	83	68,5	72	3,5	31	0,42
050RSV31	50	49	96	80,5	84	4	40	0,66
065RSV31	65	62	115	99	103	5	46	1,02
080RSV31	80	75	135	117	123	5	50	1,57
100RSV31	100	85	153	135	140	6	60	2,28
125RSV31	125	118	187	160	177	18	90	5,5
150RSV31	150	140	217	187	205	23	106	8,3
200RSV31	200	185	274	240	261	32	140	16,1

Материалы конструкции

1	Корпус	Нержавеющая сталь AISI 316 (CF8M)
2	Задняя крышка	Нержавеющая сталь AISI 316 (CF8M)
3	Пружина	Нержавеющая сталь AISI 316 (CF8M)
4	Диск	Нержавеющая сталь AISI 316 (CF8M)

Диаграмма зависимости «Температура-Давление»

Kv (м³/ч) обратного клапана

DN	15	20	25	32	40	50	65	80	100	125	150	200
Kv	4,4	6,8	10	18,1	27,4	44,8	75	109,1	152,3	192	255	425

Условия монтажа

Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении.
Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален).

Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
Поток среды должен быть направлен по стрелке на корпусе клапана.
Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
Затяжку крепежных болтов необходимо осуществлять равномерно.
После запуска системы убедитесь в отсутствии протечек в местах присоединения.
Не забудьте проверить на наличие утечек после нескольких часов работы.

Условия эксплуатации

Клапаны обратные REON не требуют постоянного ухода.
Периодически осматривайте клапан на предмет протечки среды.
Проверку клапана можно провести при замене трубопроводов.

Внимание!

Не удаляйте с изделия шильдик с маркировкой.
Проверять обратные клапаны на наличие утечек необходимо регулярно, особенно работающие не постоянно.
Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.

Условия транспортировки и хранения

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
Не допускается попадание посторонних предметов внутрь или падений изделия.
Проверку клапана можно провести при замене трубопроводов.
Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
При транспортировке корпус изделия должен быть защищен от повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
